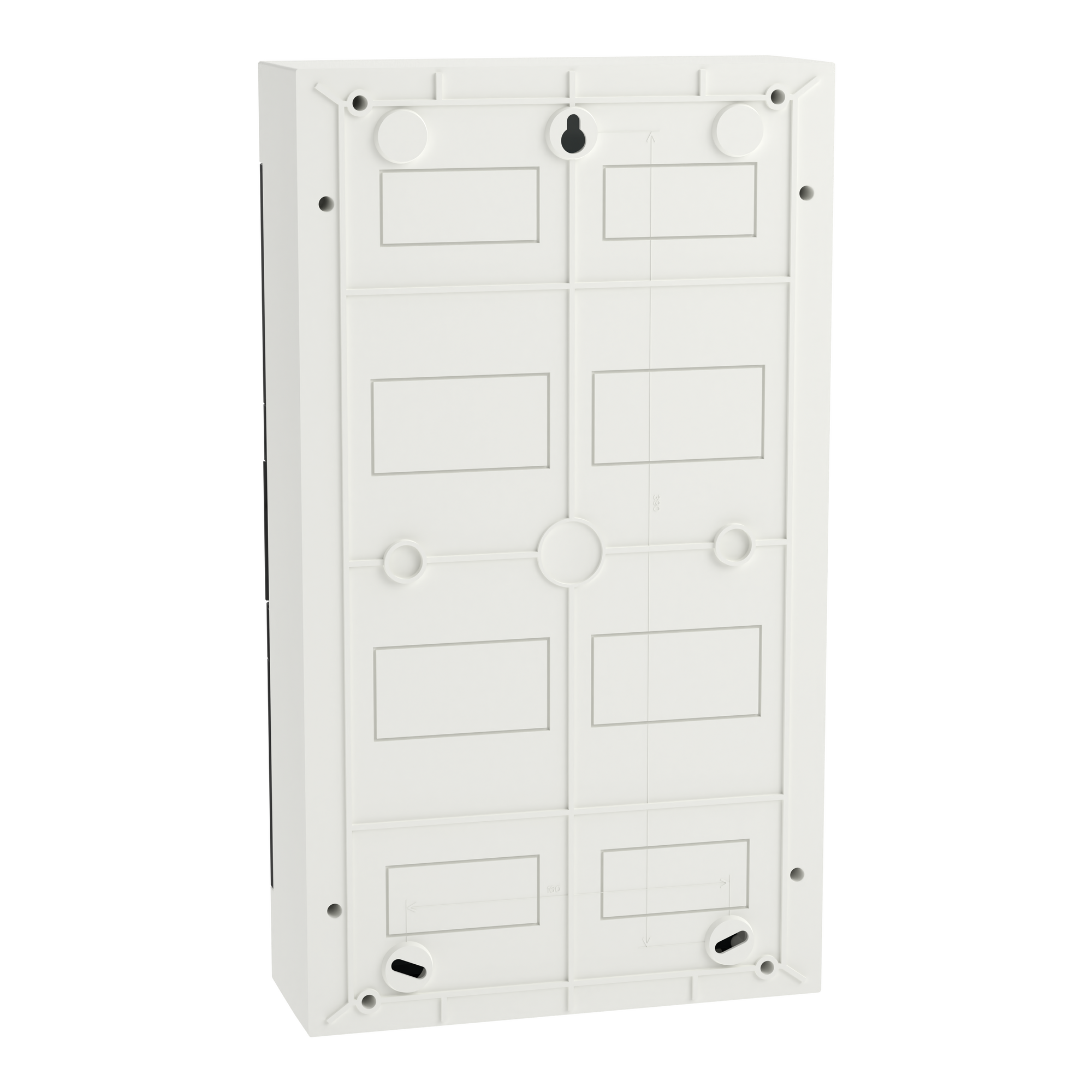

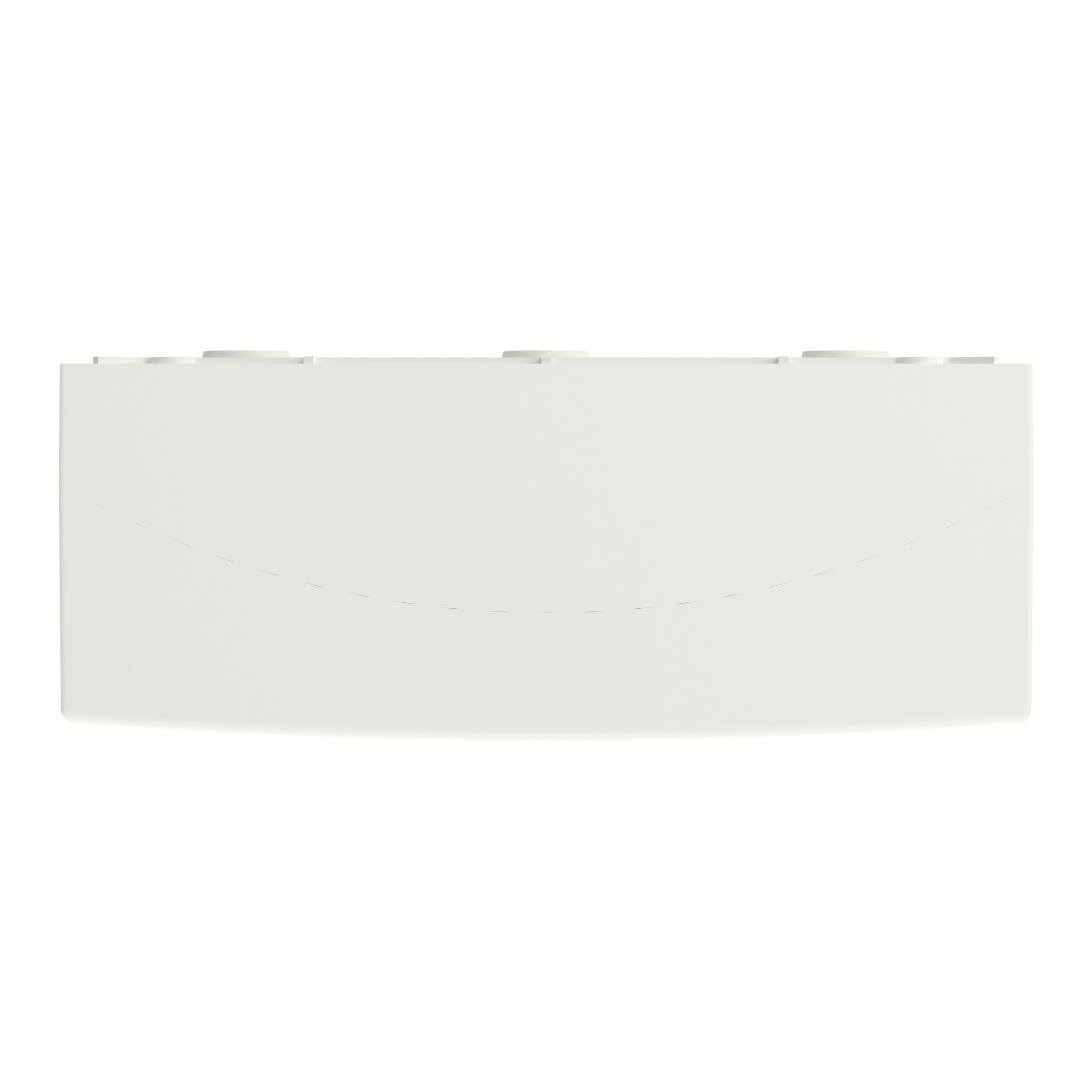

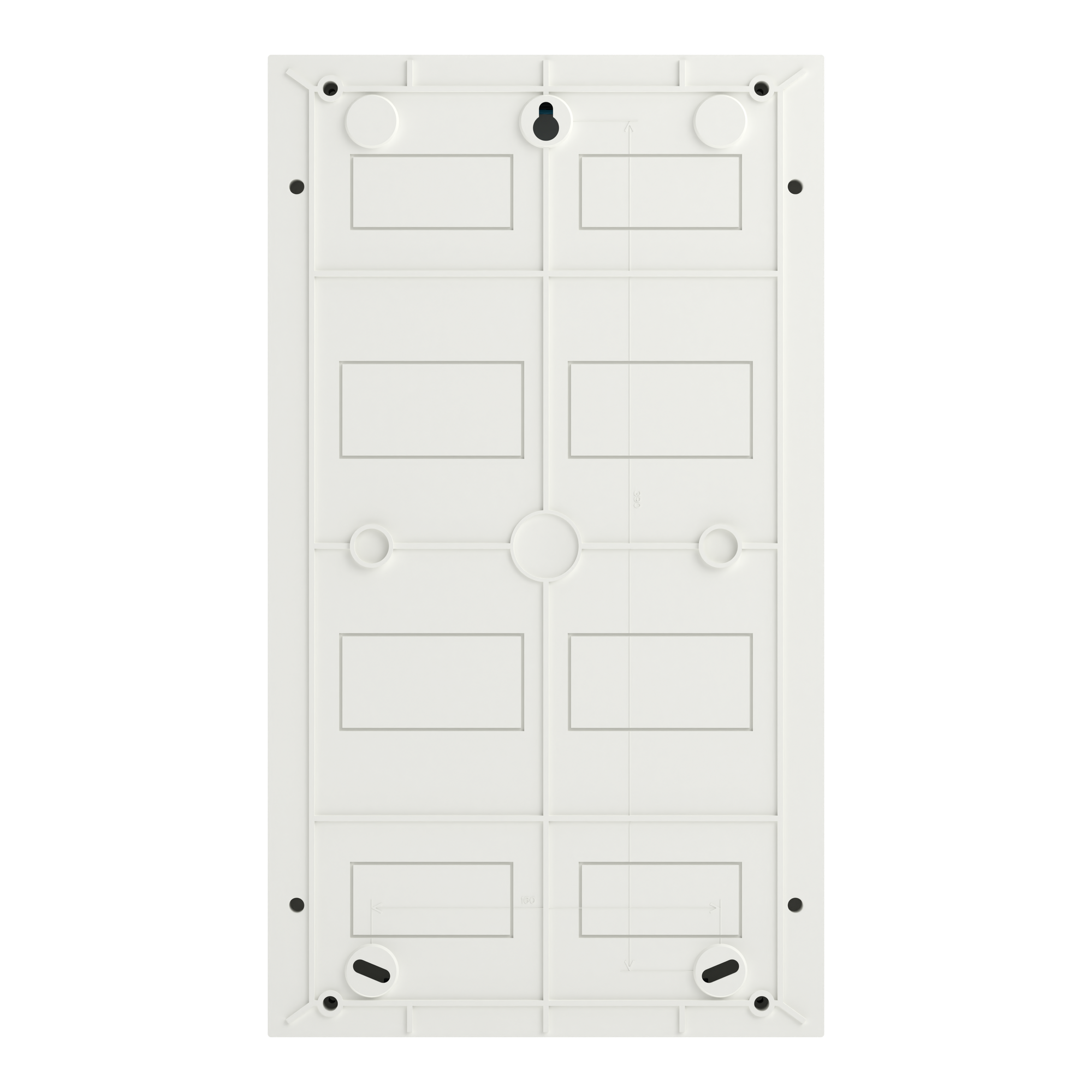

EZ9EUC312 Щит Easy9 EU навісний 3Р 12М димч двері
EZ9EUC312 Щит Easy9 EU навісний 3Р 12М димч двері
Характеристики
Тип виробу або компоненту
Огорожа
Тип виробу або компоненту
Огорожа
Тип шафи
Модульний щит
Тип шафи
Модульний щит
Назва продукту
Easy9 EU
Назва продукту
Easy9 EU
Серія продукту
Easy9
Серія продукту
Easy9
Усі характеристики
Консультація менеджера
+38 095 270 71 66
1 308,92 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Щит Easy9 EU це навісний розподільчий щит для модульного обладнання. Він розміром 3 ряди по 12 модулів по 18 мм та в нього може бути встановлено будь-яке модульне обладнання. Щит поставляється разом з клемниками земля та нейтраль, та їх кріпленням. Кожен клемник має 22 клеми підключення (11x16мм² + 11x10мм²). Він поставляється з димчастими дверима, які переставляються та відкриваються на кут 180°. Колір щита - білий (RAL 9003). Щит призначений для встановлення в приміщенні. Ступінь захисту IP40 з закритими і IP30 з відкритими дверима. Щит не має кабельних вводів, їх необхідно робити за допомогою дрилю. Він призначений для нового встановлення або заміни існуючого щита в житлових та малих комерційних будівлях. Його номінальний струм In 80 А. Номінальна напруга ізоляції Ui - 500 В. Номінальна робоча напруга Ue - 400 В. Внутрішня комплектація щита: зйомне шассі з DIN-рейкою, пластрон. Розміри: (Ш) 256 мм x (В) 451 мм x (D) 103 мм. Ширина 72 модулів по 9 мм. Вага виробу - 1,70 кг. Щит виготовлено з самозатухаючого пластику. Його стійкість до вогню та надмірної температури становить 650°C протягом 30 хв відповідно до МЕК 60695-2-10. Клас електроізоляції ІІ (подвійна ізоляція). Ступінь забруднення 2. Відповідно до стандарту МЕК 62262 ступінь ударозахисту IK07. Робоча температура від -25°C до +60°C. Температура зберігання від -25°С до +70°С. Даний щит відповідає стандарту МЕК 60670-1-24.
Додаткова інформація
Кількість клемних блоків
1 Земля (Гвинтовий) з 22 випереджає | 1 Нейтральний (Гвинтовий) з 22 випереджає
Кількість клемних блоків
1 Земля (Гвинтовий) з 22 випереджає | 1 Нейтральний (Гвинтовий) з 22 випереджає
Глибина
103 мм
Глибина
103 мм
Розподільчий блок відводів
11 x 16 мм² + 11 x 10 мм² для Земля | 11 x 16 мм² + 11 x 10 мм² для Нейтральний
Розподільчий блок відводів
11 x 16 мм² + 11 x 10 мм² для Земля | 11 x 16 мм² + 11 x 10 мм² для Нейтральний
Маса нетто
1.70 кг
Маса нетто
1.70 кг
Ширина
256 мм
Ширина
256 мм
Кількість горизонтальних рядів
3
Кількість горизонтальних рядів
3
Загальна кількість модулів шириною 18 мм
36
Загальна кількість модулів шириною 18 мм
36
[Ue] номінальна робоча напруга
400 В
[Ue] номінальна робоча напруга
400 В
Висота
451 мм
Висота
451 мм
[Ui] номінальна напруга ізоляції
500 В
[Ui] номінальна напруга ізоляції
500 В
Кількість модулів Ш = 9 мм
72
Кількість модулів Ш = 9 мм
72
[In] номінальний струм
80 А
[In] номінальний струм
80 А
Код УКТЗЕД
8538909900
Код УКТЗЕД
8538909900
Штрих-код
b3606486370087
Штрих-код
b3606486370087
Тип рейки
DIN
Тип рейки
DIN
Сторона відкривання дверей
Двосторонній (180 °)
Сторона відкривання дверей
Двосторонній (180 °)
Тип установки
Критий
Тип установки
Критий
Монтаж шафи
Поверхня
Монтаж шафи
Поверхня
Тип передньої кришки
прозорий
Тип передньої кришки
прозорий
Колір
Шафа: Білий (RAL 9003) | Двері: Димчастий
Колір
Шафа: Білий (RAL 9003) | Двері: Димчастий
Матеріал корпусу
Шафа самозагасаючий пластик
Матеріал корпусу
Шафа самозагасаючий пластик
Кабельний ввід
відсутній
Кабельний ввід
відсутній
Функція клемного блоку
Земля / нейтраль
Функція клемного блоку
Земля / нейтраль
Головна
Кількість модулів шириною 18 мм на ряд
12
Кількість модулів шириною 18 мм на ряд
12
Серія продукту
Easy9
Серія продукту
Easy9
Назва продукту
Easy9 EU
Назва продукту
Easy9 EU
Тип шафи
Модульний щит
Тип шафи
Модульний щит
Тип виробу або компоненту
Огорожа
Тип виробу або компоненту
Огорожа
Навколишнє середовище
Ступінь забруднення
2
Ступінь забруднення
2
Робоча температура навколишнього середови
-25-60 °C
Робоча температура навколишнього середови
-25-60 °C
Температура навколишнього повітря для збер
-25-70 °C
Температура навколишнього повітря для збер
-25-70 °C
Вогнестійкість
650 °C ( 30 хв ) відповідно до МЕК 60695-2-10
Вогнестійкість
650 °C ( 30 хв ) відповідно до МЕК 60695-2-10
Ступінь ударозахисту
IK07 conforming to МЕК 62262
Ступінь ударозахисту
IK07 conforming to МЕК 62262
Ступінь захисту
IP40 відповідно до МЕК 60529 (закриті двері) | IP30 відповідно до МЕК 60529 (Відкриті двері)
Ступінь захисту
IP40 відповідно до МЕК 60529 (закриті двері) | IP30 відповідно до МЕК 60529 (Відкриті двері)
Клас електричної ізоляції
клас II
Клас електричної ізоляції
клас II
Стандарти
МЕК 60670-1-24
Стандарти
МЕК 60670-1-24
-
